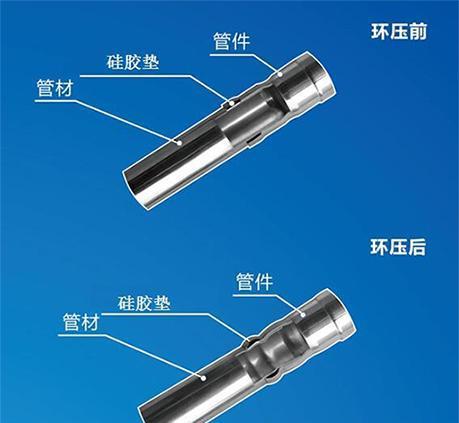

管材管件連接成品圖示

第一步：斷管

用切管工具（割管器、專用切割機、砂輪機、鋸片切割機等）按所需長度切斷管材；切口端面應與管材軸心線垂直，且去毛刺。

第二步：裝配

首先將密封圈套入管材中（不得割傷密封圈）：然后再將管材插入管件內且到底；最后將密封圈完全裝入管材與管件之間的間隙內。

第三步：環壓

環壓工具鉗口的記號面與管件外端口面一致時進行環壓，當模塊全部完全閉合后穩壓，大于等于3秒后卸壓。

第四步：安裝前后及整個過程均應符合（建筑給水環壓式不銹鋼管道工程施工質量驗收規范）。

注意：

嚴禁模塊不成組使用和不成組更換。

嚴禁模塊色標與滑塊的色標方向不一致。

嚴禁色標與管材方向不一致進行環壓。

304不銹鋼水管，采用超級環壓連接，不僅能高樓層供水，而且抗震、防漏、抗砸、耐壓，其連接強度幾倍于德國水煤氣協會標準規定，管材管件不會因外界環境的變化而發生變化，永不漏水，正常使用終身免維修。
